5 портовый Fast Ethernet коммутатор с 4 PoE+ портами
ES-5104PH
  •  5 10/100Mbps Fast Ethernet портов, включая 4 PoE+ порта.
  •  Соответствует PoE стандарту IEEE 802.3af/at (порты 1 - 4).
  •  До 30 Вт на PoE порт (полное PoE энергопотребление: 55 Вт).
  •  Автоопределение PoE устройств (powered devices, PD) и их уровень энегопотребления.
  •  2K MAC адресация и поддержка Jumbo Frames до 2 кБ.
  •  Plug & play, не нужна настройка.
  •  Без вентилятора.
  •  Внешний адаптер питания.



ES-5104PH - это 5-портовый коммутатор Fast Ethernet с 4 портами, созданный для использования дома, в  малых  и средних сетях. Его легко подключить к PoE устройствам, таким как беспроводная точка доступа, сетевая камера или IP-телефон, также как и Ethernet устройства: компьютер, принтер или сетевой сервер хранения. Компактный дизайн без вентилятора делает коммутатор идеальным решением для расширения домашней или бизнес сети.

Автоматическое определение PoE+ (IEEE 802.3at Power over Ethernet) устройства
ES-5104PH имеет 4 портаIEEE 802.3at Power over Ethernet (PoE+), с поддержкой нагрузки до  30 Вт на порт. Коммутатор конвертирует стандартное питание 100‐240V AC низковольтное 48 - 55V DC стандарта IEEE 802.3at, которое передаётся через кабель. Благодаря PoE детектированию, ES-5104PH может определить поддерживает ли подключенный прибор стандарт IEEE 802.3at. В случае, если прибор не определяется как поддерживающий PoE, по кабелю будут передаваться только данные без питания, что означает простоту установки и управления сетевыми устройствами такими как точка доступа или сетевая камера.

Plug & Play, не требуется настройка
Просто подключите Ethernet или PoE устройство к коммутатору. Данные и питание передаются через стандартный Ethernet кабель Cat-5e без необходимости дополнительных подключений и настроек. Коммутатор ES-5104PH уменьшит трудности, время и стоимость при установке сети.

Гибкое развёртывание сети и энергоэффективность

PoE+ коммутатор ES-5104PH является эффективным решением, когда электророзетка недоступна. Коммутатор поддерживает энергоэффективный стандарт IEEE 802.3az, уменьшая энергопотребление и стоимость эксплуатации.

Компактный дизайн без вентилятора
Отсутствие вентилятора гарантирует бесшумную работу и делает конструкцию коммутатора более компактной, экономя место на рабочем столе.

Высокая производительность
Коммутатор ES-5104PH поддерживает автоопределение и неблокирующую полноскоростную передачу с  наивысшей из возможных производительностью для каждого подключенного устройства.
•Поддерживает автоопределение (Auto-Negotiation)
Каждый порт ES-5104PH автоматически определяет и адаптируется к скорости связи подключенного устройста: 10 Мбит/с, 100 Мбит/с, а также полудуплексный или дуплексный режим.
•Не блокирующая конфигурация
Коммутатор получает и отправляет трафик плавно, не блокируя скорость проводной связи. Все порты ES-5104PH одновременно поддерживают скорость передачи данных до 200 Мбит/с в дуплексном режиме. Эта функция позволяет всем подключенным устройствам работать на суммарной скорости и обеспечивает отлаженную работу сети.

Энергосбережение
Предоставляя скорость Fast Ethernet, коммутатор ES-5104PH поддерживает зелёную технологию. Соответствуя стандарту IEEE802.3az, коммутатор ES-5104PH обеспечивает энергосбережение и уменьшает стоимость эксплуатации:
•Определение неактивного подключения
Если сетевое устройство отключено и/или неактивно, коммутатор автоматически уменьшит мощность. Энергопотребление коммутатора динамически подстраивается в соответствии со статусом и количеством подключенных активных устройств.
•Определение длины кабеля
Коммутатор автоматически определяет длину подключенного Ethernet кабеля и настраивает соответствующее энергопотребление. Чем короче кабель, тем меньше подключаемая мощность.






ДИАГРАММА ПРИМЕНЕНИЯ



Edimax ES-5104PH 5-Port Fast Ethernet Switch with 4 PoE+ Ports

Edimax ES-5104PH 5-Port Fast Ethernet Switch with 4 PoE+ Ports


Физические интерфейсы
Порты 5 RJ-45 10/100Base-T портов
4 PoE+ порта
Метод передачи Store and forward
LED индикация Питание: зелёный LED
LNK/ACT: зелёный LED (1 – 5 порты)
PoE: оранжевый LED (1 – 4 порты)
Макс.: оранжевый LED (PoE перегрузка)
Вентилятор Нет
Адаптер питания 100-240 В AC, 50-60 Гц
Энергопотребление без PoE 2.8 Вт
Размеры (Д x Ш x В) 160 x 92.5 x 28 мм
Вес 0.34 кг
Производительность
Ёмкость коммутации 1G
MAC адресация 2K
Буфер памяти 768 кб
Jumbo Frames 2 кБ
Скорость фильтрации / передачи 100Mbps - 148,800pps
10Mbps - 14,880pps
PoE
Стандарты IEEE 802.3af, IEEE 802.3at
Выходная мощность До 30 Вт на порт
Pin раскладка 1/2(+), 3/6(-)
PoE энергопотребление 55 Вт
Окружающая среда
Температура Рабочая: 0 ~ 40℃
Хранение: -40 ~ 70℃
Влажность (без конденсата) Рабочая: 10 ~ 90%
Хранение: 5 ~ 90%
Поддерживаемые стандарты
Стандарты IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseTX Fast Ethernet
IEEE 802.3af Power over Ethernet (PoE)
IEEE 802.3at Power over Ethernet Plus (PoE+)
IEEE 802.3x Full-duplex and flow control
IEEE 802.3az Energy efficient Ethernet
Сертификация FCC, CE, EAC



СОСТАВ КОМПЛЕКТА

  • ES-5104PH PoE+
  • Инструкция по быстрой установке QIG (Quick Installation Guide)
  • Адаптер питания
  • Кабель питания
  • Резиновые подставки

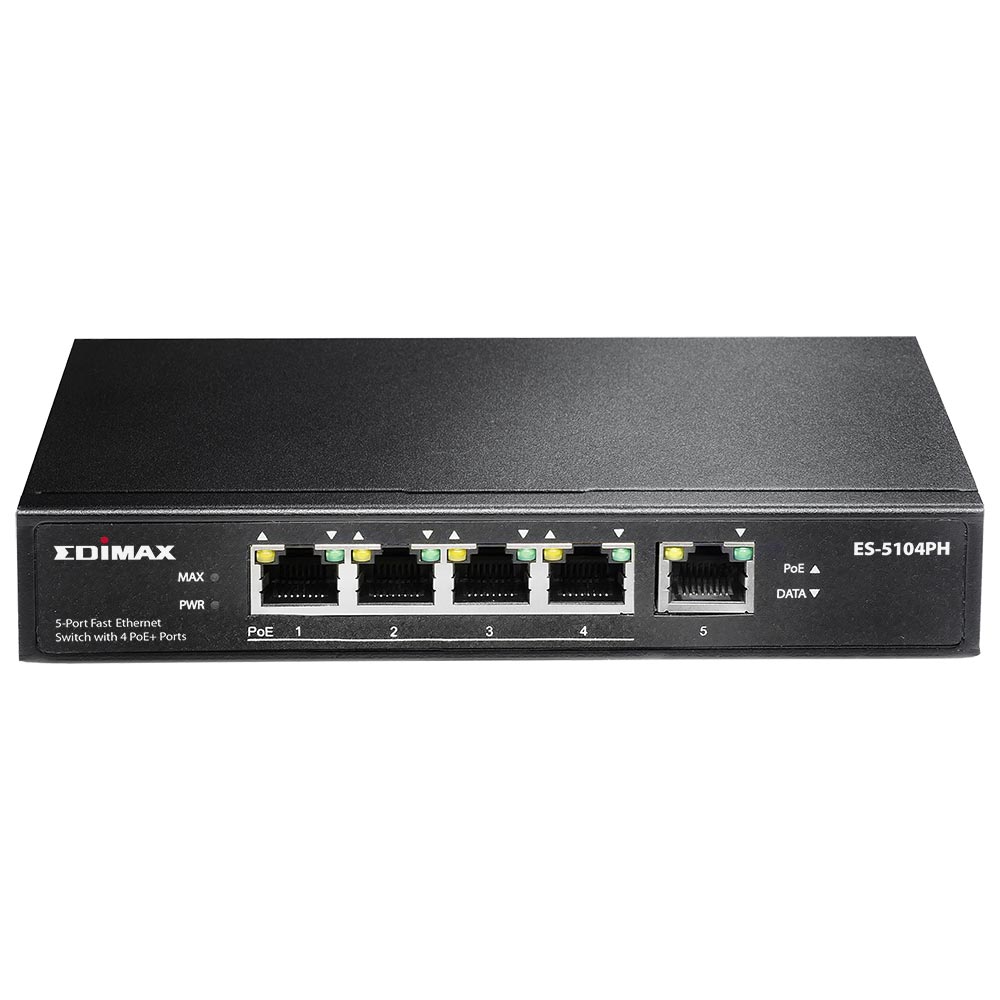

ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ


Edimax ES-5104PH 5 Port Fast Ethernet Switch with 4 PoE+ Ports Hardware Interface
